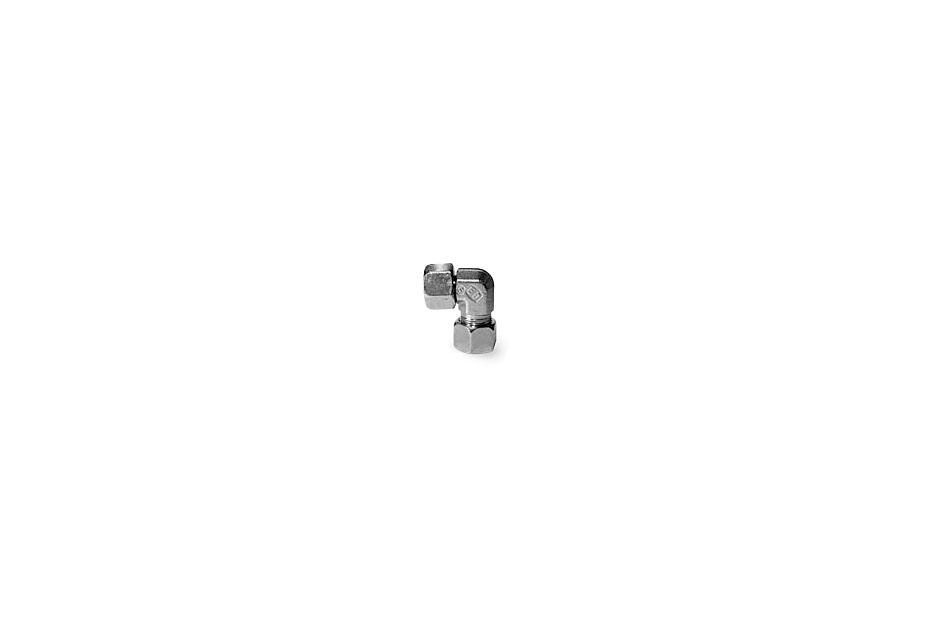

PARKER Winkel-Anschlussstutzen EVW10L71 (Edelstahl 1.4571), ERMETO

ERMETO Original einstellbare Winkelverschraubung - EO 24° Anschluss / EO Schaftanschluss vormontiert

Beschreibung / Maßbezeichnung	technische Angaben
Typenbezeichnung:	EVW10L71
Ausführung:	inkl. Überwurfmutter und Schneidring
Material:	Edelstahl, 1.4571
Betriebsdruck (bar):	315
Abmessungen in mm:
D1:	10
D3:	8
L1:	22
L2:	15.0
L3:	29.0
L4:	30
S1:	14
S2:	19
Gewicht g. / Stk.:	54

Als Ermeto Vertragshändler sind wir Ihr Ansprechpartner für Verschraubungen in Premium-Industriequalität.

EO-Verschraubungen sind für die Verwendung mit metrischen Rohren dimensioniert. Alle Abmessungen, wie z. B. Gewinde, Schlüsselflächen, Durchgangsbohrungen, sind metrisch. Historische Grundlage sind die deutschen Normen DIN 3861, DIN 3859 und DIN 2353, die heute durch internationale Standards wie ISO 8434 repräsentiert werden.Typisches Merkmal von EO-Verschraubungen ist die hohe Druckbeständigkeit bei geringen Außenabmessungen. EO-Verschraubungen sind erhältlich in drei Baureihen (LL, L und S) für Niederdruck- Mitteldruck- und Hochdruckanwendungen. Dies erlaubt kostengünstige und platzsparende Lösungen für verschiedene Anwendungen.

Sicherheitshinweise

Eine sorgfältig montierte EO-Verschraubung bleibt bis zum Bersten des Rohres dicht. Erfahrungsgemäß können Funktionsstörungen, Nachziehen und Leckagen durch die Beachtung folgender Sicherheitshinweise vermieden werden. Bitte überprüfen Sie Ihre Montagegewohnheiten.

Allgemeine Sicherheitshinweise

• EO-Verschraubungen sind ausschließlich für den Aufbau von Verbindungen für fluidische Anwendungen vorgesehen.
• Die angegebenen Betriebsbedingungen (z.B. Druck, Temperatur, Medienverträglichkeit) einhalten.
• Rohrempfehlungen beachten. Abweichende Materialien oder Toleranzen führen zu Fehlmontagen.
• Unvollständige Montage reduziert die Druck- und Schwingungsbelastbarkeit und damit die Lebensdauer der Verschraubung. Leckagen und im Extremfall Rohrleitungsausfall durch Abscheren oder Bruch des Rohres sind die Folge. Vormontierte Progressivring-Verschraubungen müssen sachgemäß fertigmontiert werden.
• Nach jedem Lösen einer Verbindung ist die Überwurfmutter mit dem gleichen Kraftaufwand wie bei der Erstmontage festzuziehen. Unteranzug kann Leckagen und eine Reduzierung der Schwingungsbelastbarkeit nach sich ziehen. Überanzug reduziert die Möglichkeit der Wiederholmontage und führt im Extremfall zur Zerstörung der Komponenten.
• Keine Kugeln, Pass- oder Kegelstifte, Scheiben oder Münzen anstelle von Parker Verschlussteilen als Bindverschluss verwenden.
• Rohranschluss und Verschraubungskörper, welche einmal montiert sind, gehören zusammen. Verschraubungskörper nur zur einmaligen Vormontage verwenden.
• Nachziehen und Entlüften von Verschraubungen, die unter Druck stehen, ist lebensgefährlich.
• Rohrleitungen müssen vor der Montage spannungsfrei eingepasst werden. Die Überwurfmutter muss über die ganze Gewindelänge leicht schraubbar bleiben. Nichtbeachtung kann Leckagen – oder bei zusätzlich auftretenden Schwingungen – Rohrbrüche bewirken.
• Rohre nicht aneinander, sondern an geeigneten Fixpunkten befestigen. Blechschellen, Kabelbinder und Befestigungsteile sind nicht geeignet. Rohre sind keine Halterung für Einbauten wie z.B. Filter, Lüfter oder Ventilblöcke.
• Schwingungen müssen durch geeignete Rohrhalterungen abgefangen werden. Voneinander unabhängige Schwingungssysteme müssen durch Schläuche entkoppelt werden. Nichtbeachtung führt zu Rohrbrüchen.
• Bei Demontage/Transport und Wiederaufbau von Verrohrungen sicherstellen, dass kein Schmutz in das System gelangt, die Anschlussteile (Gewinde, Dichtflächen) nicht beschädigt werden, Dichtungen nicht verloren gehen und Leitungen nicht verbogen oder eingedrückt werden. Wir empfehlen die Verwendung von geeigneten Schutzkappen.
• Demontierte Verschraubungen auf Maßhaltigkeit und Beschädigung prüfen und ggf. ersetzen.
• Keine Handtrennschleifer oder ungeeignete Rohrabschneider verwenden.
• Verunreinigungen und Späne können zu Systemstörungen der Anlage und Leckagen an den Verbindungen führen.
• Strömungsgeschwindigkeiten > 8 m/s sind zu vermeiden, da sie starke Kräfte auf gebogene Rohrleitungen ausüben und damit zu Rohrleitungsausfällen führen können.
• Einschlägige Richtlinien (z.B. BG, TÜV, DIN) beachten. Nur Schweißverschraubungen sind aus schweißbaren Werkstoffen hergestellt. Andere Verschraubungen sind nicht zum Schweißen geeignet.
• EO-Niromont und LUBSS sind Hochleistungs-Schmiermittel für Edelstahlverschraubungen. Die Verwendung anderer Schmiermittel führt in der Regel zur Erhöhung der Montagekräfte.
• Die von EO empfohlenen Werkzeuge, Geräte und Schmiermittel gewährleisten einen sicheren Montageprozess. Bei Werkzeugen / Geräten anderer Hersteller ist deren Eignung für EO-Verschraubungen zu überprüfen.
• Verschraubungen sind kein Schüttgut.

Sicherheitshinweise Montage

• Bei Progressivring- und EO-2 Verschraubungen muss das Rohr während der Montage stirnseitig am Rohranschlag des Verschraubungskörpers oder Werkzeuges anliegen. Bei Nichtanlage kann der Ring nicht bestimmungsgemäß einschneiden. Bei Belastung kann Rohrleitungsausfall durch Abscheren des Rohres auftreten.
• Die Funktion von O-Lok® und Triple-Lok®-Verbindungen hängt von der fehlerfreien Bördelung ab. Der Bördeldurchmesser muss maßhaltig und die Dichtfläche muss einwandfrei sein.
• Bei vormontierten Progressivring-Verbindungen ist eine vollständige Endmontage nach Anleitung erforderlich.
• PSR/DPR Progressivringverschraubungen aus Edelstahl müssen in gehärteten Werkzeugen vormontiert werden. Bei Nichtbeachtung sind Fehlmontagen und damit ein mögliches Abscheren der Verbindung unter Last die Folge.
• Progressivringe und Funktionsmuttern sind nicht auf selbst gedrehte Schaftstücke zu montieren. Fehlmontagen und damit ein Abscheren der Verbindung unter Last sind die Folge.
• Die Verwendung von Stahlschneidringen für Edelstahlrohr oder andere unzulässige Werkstoffkombinationen können zu Leckagen oder zum Totalausfall der Verbindung führen.
