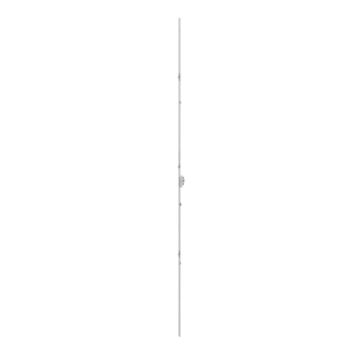

GU Getriebe Dornmaß 30 mm Flügelfalzbreite 1451-1950 mm Stulplänge 1630 mm ferGUard Silber GRETSCH-UNITAS

Dornmaß: 30 mm
Flügelfalzbreite: 1451-1950 mm
Stulplänge: 1630 mm
Oberfläche: ferGUard silber
Einsatzbereich: Fenstertechnik

Kostenlose
Retoure**

Trusted Shops
zertifiziert

40 Jahre Erfahrung

Artikelnummer	0124072
EAN	4015596909633
Hersteller	GU GRETSCH-UNITAS
Preiseinheit	1
Hersteller Artikelnummer	G-22345-30-0-1
Einsatzbereich	Fenstertechnik
Einsatzbereich_spezifiziert	Dreh, Drehkipp, Kipp, Kippdreh, Schwing, Wende
Einsatzsystem	UNI-JET
Gesamtbreite	16 mm
Gesamthoehe_-tiefe	51,5 mm
Gesamtlaenge	1.630 mm
Zusatzinformation	Array, [1] Der Flügelfix kann bei diesem Getriebe bei Dreh und Drehkipp eingesetzt werden. [2] Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (7,5 mm Dornmaß), auch zu den verschiedenen Falzhebelgetrieben, sind folgenden Zeichnungen zu entnehmen: Grundsicherheit WZ Nr. 0-44348 für Holz-, Kunststoﬀ- und Aluminiumfenster. Bis RC 2 WZ Nr. 0-44971 für Holz-, Kunststoﬀ- und Aluminiumfenster.
Vertriebstext	Array, GU, Drehkipp, Dornmaß: 30 mm
Gewichtseinheit	KG
Bruttogewicht	0.82
Oberflaeche	1R
Oberflaeche_Beschreibung	ferGUard*silber
Dornmaß	30 mm
Verriegelungsart	1 Pilzkopftauchzapfen
Stulpart	Flachstulp
Stulpende	Eckig
Nuss Innenvierkant	7 mm
Stulpabmessung (in mm)	16 x 2,25
Stulplänge	1.630 mm
Flügelanzahl	einflügelig
Profilwerkstoff	Aluminium
Drehbereich Griff	180°
Griffsitz	variabel
Einsatz	erst öffnender Flügel
Hinterdornmaß	12,4 mm
Beschlagnut	16 mm
Verarbeitungshinweis	Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Griffsitz variabel (Maß G)	FFB / 2
