Fenster kaputt – Worauf beim Ersatzteilkauf achten?

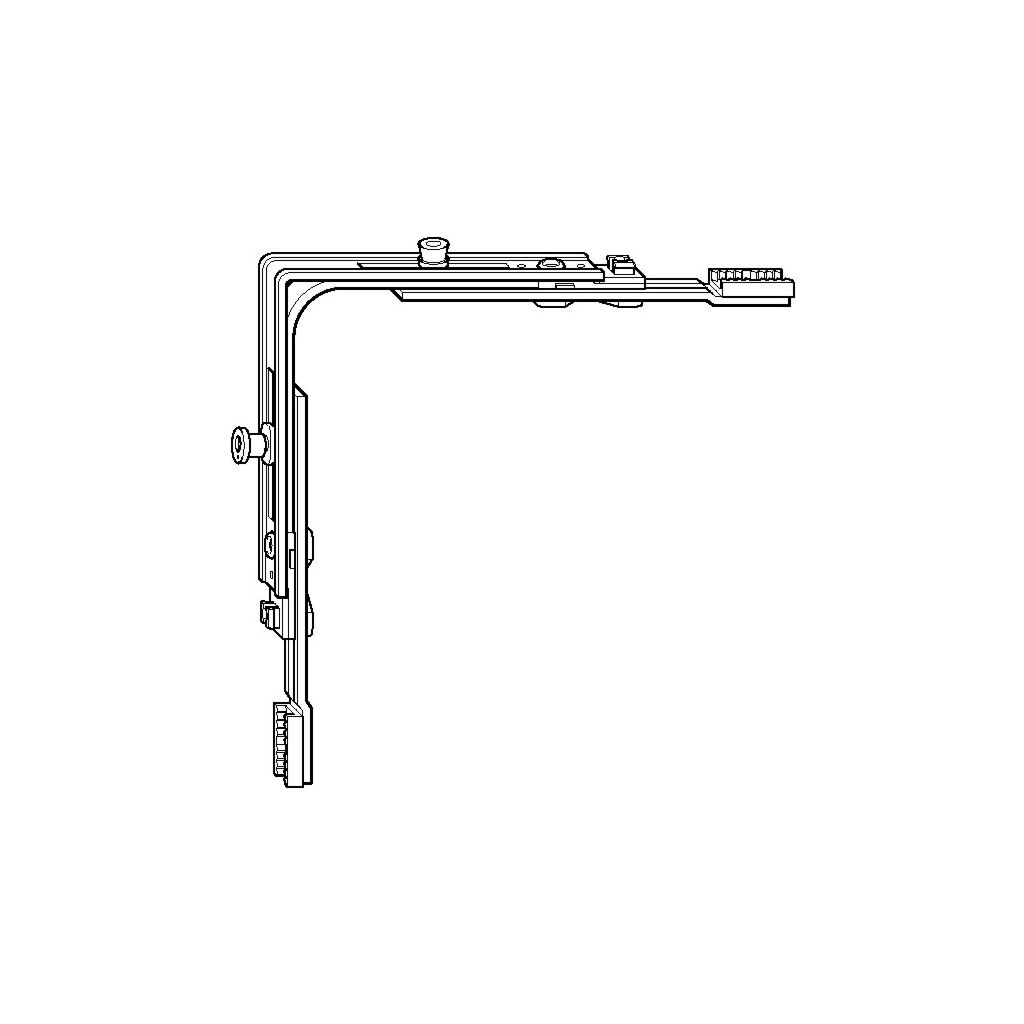

ROTO und GU Eckumlenkungen mit Schrauben als Fenster Ersatzteile auf Beton
Baubeschlag RatgeberFenster kaputt – Worauf beim Ersatzteilkauf achten?
Im Bild: ROTO Eckumlenkung und GU Eckumlenkung →

Das erfahren Sie in diesem Ratgeber

  • 1. Der passende Hersteller
  • 2. Das richtige Ersatzteil bestimmen
  • 3. Die richtigen Maße nehmen
  • 4. Die DIN-Richtung bestimmen
  • 5. Zusammenfassung

Wer kennt es nicht? Kurz vor Feiertagen und längeren Wochenenden geht gerne etwas kaputt. So gehen auch ältere Fenster zu ungünstigen Zeiten kaputt.

Das Fenster lässt sich nicht mehr ordnungsgemäß verschließen oder öffnen. Schnell wird klar: Hier stimmt etwas mit dem Fensterbeschlag nicht. Im digitalen Zeitalter kein Problem. Kurz im Netz gesurft und schon ein paar Ersatzteile zum Thema Fensterbeschlag gefunden. Das Problem hierbei ist oft jedoch im Detail versteckt. Dieser Ratgeber soll euch helfen auf die wichtigsten Punkte zu achten, damit bei der Lieferung kein böses Erwachen stattfindet.

1. Der passende Hersteller

Jeder Hersteller baut sein eigenes Beschlagssystem, welches nur untereinander harmoniert. Diese Systeme miteinander zu kombinieren. Roto, Maco oder Gretsch-Unitas als namenhafte Hersteller erkennst du an ihren eingestanzten Logos im Beschlag.

2. Das richtige Ersatzteil bestimmen

Anschließend müssen wir das exakte Bauteil am Fenster bestimmen, welches kaputt ist. Es gibt zig verschiedene Einzelteile am Fenster. Eine Auflistung aller möglichen Bauteile findest im Onlineshop von Tooler.

Häufig trifft es die Eckumlenkungen, Getriebe oder Ecklager- und bänder. Dies liegt oft an den vielen beweglichen Teilen.

Eine Frau sitzt auf einem Stuhl neben einem Fenster, das geöffnet ist. Sie blickt nach draußen und hat eine nachdenkliche Haltung. Der Raum ist hell und freundlich, mit einem Tisch, auf dem eine Pflanze steht - Zur Fenstergriffe Kategorie auf tooler.de
Ein Fenster mit der DIN-Richtung "rechts".

3. Die richtigen Maße nehmen

Nun ist es bei einigen Ersatzteilen wichtig, dass wir das richtige Maß bestellen. Die beiden Maße Flügelfalzhöhe (kurz FFH) und Flügelfalzbreite (kurz FFB) werden am häufigsten benötigt.

Es ist wichtig vorab zu wissen, dass ein Fenster aus einem Rahmen (fest im Mauerwerk) und einem Flügel (meist dreh- und kippbar) besteht. Die Beschläge des defekten Fensters werden in der sogenannten Beschlagnut eingebaut.

  • Flügelfalzbreite: Wir messen am geöffneten Flügel von der linken bis zur rechten Außenkante der Beschlagnut. Das gesamte Maß nennt sich Flügelfalzbreite.
  • Flügelfalzhöhe: Analog zur Flügelfalzbreite messen wir hierfür von der unteren zur oberen Außenkante der Beschlagnut.
    Bitte beachte: Einige Ersatzteile haben ein variables Maß und können somit für ein breiteres Spektrum eingesetzt werden.

4. Die DIN-Richtung bestimmen

Häufig müssen wir beim Kauf von Ersatzteilen für ein defektes Fenster eine DIN-Richtung angeben. Diese Angabe sagt aus in welche Richtung der Fensterflügel geöffnet wird. Wir unterscheiden hierbei in DIN-Links und DIN-Rechts und bestimmen dies durch den Blick von Innen auf unser Fenster:

  • DIN-Links: Der Fenstergriff ist hierbei auf der rechten Seite und die Eckbänder oder Scharniere auf der linken Seite.
  • DIN-Rechts: Der Fenstergriff ist hierbei auf der linken Seite und die Eckbänder oder Scharniere auf der rechten Seite.

Achtung: Bei Parallel-Schiebe-Kipp-Türen und bei Hebeschiebetüren wird die DIN Richtung durch die Griffseite auf der Innenseite bestimmt!
Wenn der Griff auf der rechten Seite sitzt, so sprechen wir von einer PSK- oder Hebeschiebetür mit DIN Rechts.

5. Zusammenfassung

Der richtige Hersteller und das richtige Maß sind Grundbausteine zum Kauf von Ersatzteilen bei einem kaputten Fenster. Vergleicht abschließend die technischen Zeichnungen des Onlineshop mit eurem Bauteil.

Noch Fragen? Unsere Fachberater helfen Ihnen telefonisch oder per E-Mail weiter, vom einzelnen Beschlag bis zur kompletten Schließanlage.
