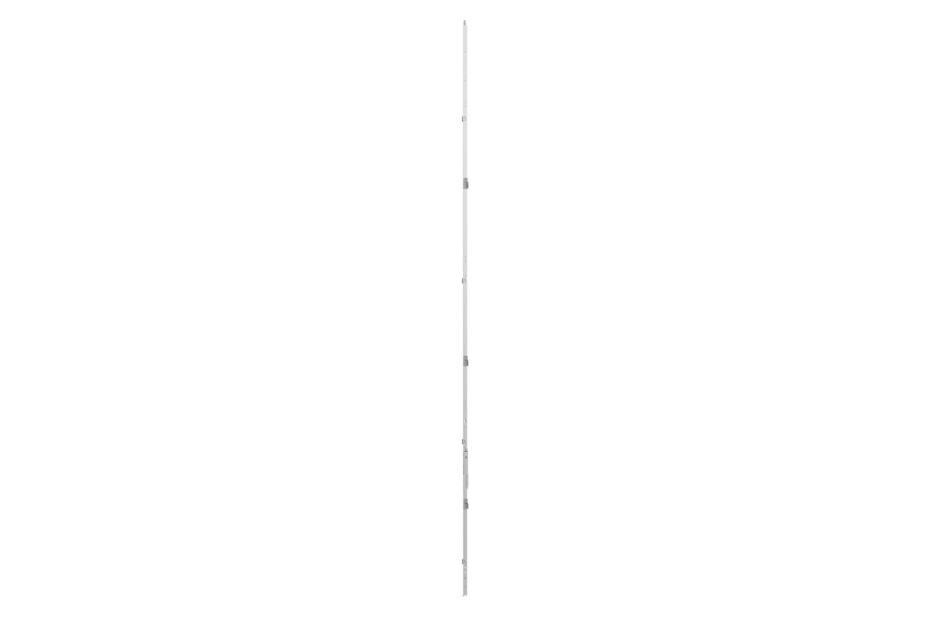

GU Falzhebelgetriebe konstant ZH G-22186-00-0-1 Griffsitz 516 mm Flügelfalzhöhe 1851-2100 mm Stulp 16 x 2,25 mm Aluminium Oberfläche ferGuard Silber GRETSCH-UNITAS

Flügelfalzhöhe: 1851-2100 mm
Griffsitzhöhe: 516 mm
Einsatzbereich: Fenstertechnik
Material: Aluminium
Geeignet für Stulplänge: 1.940 mm

Ersatzteilratgeber

Kostenlose
Retoure**

Trusted Shops
zertifiziert

40 Jahre Erfahrung

Artikelnummer	0108402
EAN	4015596875099
Hersteller	GU GRETSCH-UNITAS
Preiseinheit	1
Hersteller Artikelnummer	G-22186-00-0-1
Einsatzbereich	Fenstertechnik
Einsatzbereich_spezifiziert	Stulpflügel
Einsatzsystem	UNI-JET
Gesamtbreite	16 mm
Gesamthoehe_-tiefe	21 mm
Gesamtlaenge	1.957 mm
Zusatzinformation	Array, Das Falzhebelgetriebe findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Beschlagnut des Passivflügels, wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit konstantem Griffsitz eingebaut ist. Werden Falzhebelgetriebe-Verlängerungen für den Standard benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebe-Verlängerung für den Standard kombiniert werden. Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm, 7,5 mm Dornmaß) zu den verschiedenen Falzhebelgetrieben sind den Produktserien und der folgenden Zeichnung zu entnehmen: Standard (für Holz-, Kunststoff-, und Aluminiumprofile): 0-44348
Vertriebstext	Array, GU
Gewichtseinheit	KG
Bruttogewicht	0.98
Oberflaeche	1R
Oberflaeche_Beschreibung	ferGUard*silber
Einsatz	zweit öffnender Flügel
Stulpart	Flachstulp
Stulpende	Eckig
Geeignet für Sicherheitsstufe	--
Stulpabmessung (in mm)	16 x 2,25
Stulplänge	1.940 mm
Profilwerkstoff	Aluminium
Beschlagnut	16 mm
Verarbeitungshinweis	Wird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Verschlusspunkt	3 aufgenietete Schließplatten (ZAMaK)
Sicherheitsklasse bis RC 2	--
Sicherheitsklasse RC 3	--
Flügelfalzhöhe	1851 - 2100 mm
Falzhebelsitz (fest vernietet)	516 mm
Getriebesitz	konstant
